防滑pvc走线槽
发表于:2018-12-27 16:24 分享至:


带保护膜的线槽盖板,2.5 宽 x 6 英尺长,PVC,黑色。
材料 无铅Pvc
颜色 黒色
兼容的通风道宽度(英寸) 2.5
总宽度(英寸) 2.75
长度(英寸) 6
长度(英尺) 6
盖板宽度(毫米) 58.2
盖板宽度(英寸) 2.29
符合 CE 要求

工业配线:主要应用于各类高低压控制柜箱及大型机械设备上的行线布设,可使繁复的配线变为容易且整齐美观。室内线缆布设,一般工业厂房防火区内耐及有酸碱腐蚀区域的电源线路布设及保护。
电气金属套管:广泛地应用于电信、电气等领域。

材质: 采用UL合格之南亚PVC(灰色)制成,通过美规94V-0防火等级,欧规M1防火等级,耐燃性佳,绝缘性良好,不自燃,软化温度86℃。胶层为PE共聚合物 (PE copolymer)。

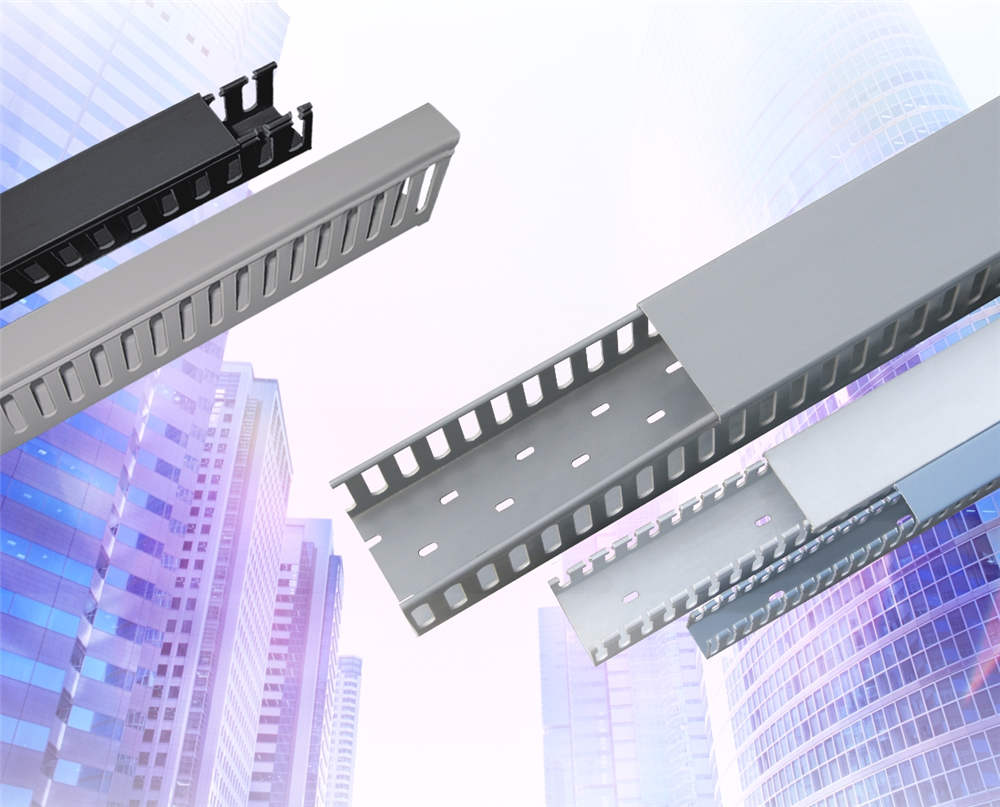

构造: 由槽底及槽盖两部份组成,槽底两侧设出线孔,以组合后外部之宽、高为规格标准, UL测试温度50℃。
特点: 1. 配线槽底座两侧出线孔互相对齐,任何处锯断或接成 L 型均可保持盘面美观、整齐。
2. 槽盖经特殊设计,与配线槽底座组合后绝不脱落,且接合面平滑,不割伤手及擦损附近配线。
3. 出线孔低、组合容易、拆卸简单,易于配线。

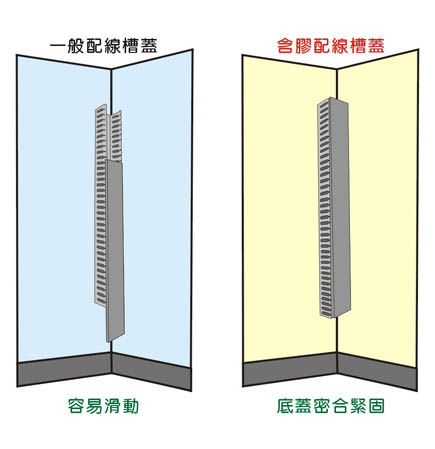

4. 于配线槽上盖挂勾之内面设有「特殊止滑胶层」,能有效增加涩度及黏度,使线槽与上盖密合,防止上盖滑动、脱落,更利垂直上下布线作业,提升施工效率。



MQ-8mm出线孔
适用于动力盘,高压盘之配线。
可配合18mm间距之端子盘使用。
KQ-6mm出线孔
适用于动力盘,高压盘之配线。
可配合18mm间距之端子盘使用。
HQ-4mm出线孔
适用于动力盘,高压盘之配线。
可配合18mm间距之端子盘使用。

规格尺寸表

  单位:mm
  型 号
Item No.
宽X高
WxH
电线容量
Wire To Be Contained
(以2.0平方计算)
长 度
Length
出线孔
8mm 6mm 4mm
  MQ-0.7L   HQ-0.7L 20 x 20 5 ~ 12 pcs 2M
  MQ-0L   HQ-0L 25 x 25 10 ~ 25 pcs
  MQ-1L KQ-1L HQ-1L 25 x 45 20 ~ 25 pcs
  MQ-1.1L   HQ-1.1L 30 x 30 15 ~ 25 pcs
  MQ-1.2L KQ-1.2L HQ-1.2L 33 x 33 25 ~ 45 pcs
  MQ-1.5L KQ-1.5L HQ-1.5L 33 x 45 40 ~ 55 pcs
  MQ-2L KQ-2L HQ-2L 45 x 45 60 ~ 70 pcs
  MQ-2.2L   HQ-2.2L 50 x 50 80 ~ 90 pcs
  MQ-2.5L KQ-2.5L HQ-2.5L 65 x 45 110 ~ 120 pcs
  MQ-3L KQ-3L HQ-3L 33 x 65 60 ~ 75 pcs
  MQ-4L KQ-4L HQ-4L 25 x 65 40 ~ 45 pcs
  MQ-5L KQ-5L HQ-5L 45 x 65 110 ~ 120 pcs
  MQ-5.5L KQ-5.5L HQ-5.5L 60 x 60 120 ~ 135 pcs
  MQ-5.7L KQ-5.7L HQ-5.7L 65 x 65 180 ~ 200 pcs
  MQ-6L     72 x 64 200 ~ 220 pcs
  MQ-6.5L   HQ-6.5L 33 x 100 180 ~ 200 pcs
  MQ-6.6L     37.5 x 100 180 ~ 200 pcs
  MQ-6.7L KQ-6.7L HQ-6.7L 48 x 100 215 ~ 250 pcs
  MQ-6.8L     55 x 100 220 ~ 260 pcs
  MQ-6.9L     75 x 75 200 ~ 250 pcs
  MQ-7L     70 x 100 250 ~ 300 pcs
  MQ-7.1L     75 x 100 260 ~ 320 pcs
  MQ-7.2L     100 x 50 200 ~ 250 pcs
  MQ-7.5L     100 x 75 260 ~ 320 pcs
  MQ-8L KQ-8L HQ-8L 100 x 100 300 ~ 400 pcs
  MQ-9L     120 x 75 280 ~ 380 pcs
