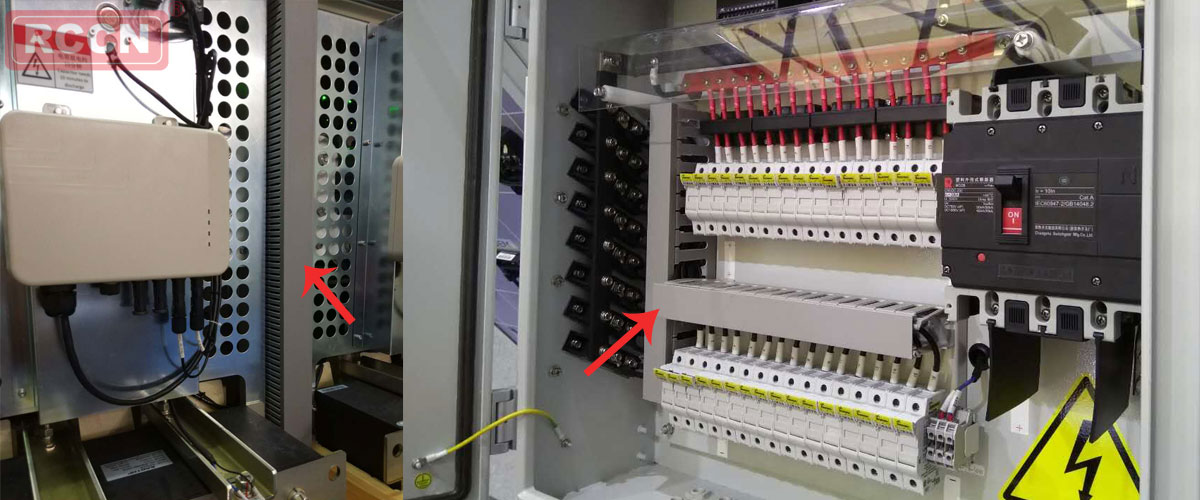

线槽柜
发表于:2018-12-27 16:45 分享至:

线槽柜,包括柜体,相对于设备独立设置;气路固定件(6),设在柜体内,用于对设备中接入柜体内的气体管道(7)进行引导固定;和线槽(8),设在柜体内,用于对设备中接入柜体内的线缆进行引导固定。此种线槽柜设在设备之外单独用于收纳气体管道和线缆,将设备的所有布线都集中到线槽柜内部,隐藏了大部分的电线、通讯线和气体管道,使大型设备的走线整齐有序,易于卫生清洁;而且线槽柜采用整体独立设计,有利于对现有的设备进行改造,这些优点都提高了设备使用的安全性和灵活性。



背景技术

在实验室中,一般通过设置实验仪器台来开展各种复杂的试验,在试验仪器台的功能较为复杂时,就涉及到较多的线路布局。目前,在实验室中往往到处可见随意摆放的线缆、气管、水管、真空泵等,就是因为前期设计时对实验室功能的预见不足、实验者根据需要临时设置条件造成的。

为了便于线路布局,目前最常用的方案是利用功能柱将水电气由空中引导至实验台与仪器连接。此种设计方式减少了台面的可使用空间,降低了整体的美观度,也给后期扩展带来困难。

随着现代电气技术和分析手段的进步,仪器设备功能的集成度越来越高,与之连接的线缆也愈加复杂,这对实验室配套提出更高的要求。因此需要在实验室建设中提前考虑布线问题以及后期的功能设置,这样才会大大增加设备周边的有序性,以保持实验室整洁美观,并提高实验的效率。

发明内容

本发明的实施例提供了一种线槽柜,能够提高布线的整洁性和便捷性。

为实现上述目的,本发明的实施例提供了一种线槽柜,包括:

柜体,相对于设备独立设置;

气路固定件,设在柜体内,用于对设备中接入柜体内的气体管道进行引导固定;和

线槽,设在柜体内,用于对设备中接入柜体内的线缆进行引导固定。

进一步地,柜体包括:

框架结构;

活动门板,设在框架结构的前部,以通过活动打开或关闭柜体;和

活动盖板,在框架结构顶部的至少部分宽度上倾斜设置,且沿着框架结构长度方向的位置可改变,活动盖板上设有第一过线孔,用于供线缆从柜体内引出至设备。

进一步地,第一过线孔中嵌设柔性材料制成的穿线盖,以供线缆穿过。

进一步地,柜体还包括上盖板,设在框架结构顶部上与后部邻接的位置,上盖板上沿框架结构的长度方向设有多个气路接口。

进一步地,气路固定件设在框架结构底部的后横梁上,用于使通过气路接口进入柜体内的一组气体管道并排固定。

进一步地,气路固定件的设置方位被构造为使柜体内气体管道的排列平面与地面垂直。

进一步地,气路固定件包括:

槽形安装柱,安装在柜体内且具有第一开口;LUWU」多个支撑夹,沿槽形安装柱的长度方向并排设置,且与第一开口正对地设在槽形安装柱上,每根气体管道均从对应支撑夹的侧部穿过;和

多个固定夹,分别与支撑夹对应设置,固定夹通过紧固件将支撑夹固定在槽形安装柱上。

进一步地,气体管道包括:

引导气路,沿着柜体的长度方向延伸,引导气路的两端分别向沿长度方向并排设置的两个线槽柜中延伸;和

主气路,设在其中一个线槽柜中,主气路的第一端与主气路连通,第二端延伸至线槽柜外与气源连接。

进一步地,线槽设在柜体内沿高度方向的中部区域,且线槽沿着柜体的长度方向延伸。
进一步地,线槽包括:
槽形结构,内部空间用于走线,槽形结构具有朝前设置的第二开口,且底部设有多个供线缆穿入槽形结构的第二过线孔;和
插座盖板,设在槽形结构的第二开口处,插座盖板上沿其长度方向并排设有多个插座。
进一步地,插座盖板与槽形结构之间采用卡簧孔与卡簧插销配合实现可拆卸安装。
进一步地,插座包括弱电插座,槽形结构内设有交换机,接入柜体内的通信线通过交换机分配后与弱电插座连接;或者
插座包括强电插座,槽形结构内设有接线端子,接入柜体内的电源线通过接线端子转接后与强电插座连接。
进一步地,活动门板能够沿着框架结构的长度方向推拉。
进一步地,活动盖板与框架结构之间采用卡簧孔与卡簧插销配合实现可拆卸安装。
进一步地,设备为实验仪器台。
基于上述技术方案,本发明一个实施例的线槽柜,设在设备之外单独用于收纳气体管道和线缆,将设备所有的布线都集中到线槽柜内部,隐藏了大部分的线缆和气体管道,使大型设备的走线整齐有序,易于维护和清洁卫生;而且线槽柜采用整体独立设计,有利于对现有的设备进行改造,这些优点都提高了设备使用的安全性和灵活性。

附图说明
此处所说明的附图用来提供对本发明的进一步理解,构成本申请的一部分,本发明的示意性实施例及其说明用于解释本发明,并不构成对本发明的不当限定。在附图中:
图1为本发明线槽柜的一个实施例的结构示意图;
图2为本发明线槽柜的一个实施例的分解示意图;
图3为本发明线槽柜中气路固定件的一个实施例的结构示意图;
图4为本发明线槽柜中线槽的一个实施例的分解示意图;
图5为本发明线槽柜中在框架结构上安装卡簧孔的结构示意图;
图6为本发明线槽柜中在活动盖板上安装卡簧插销的结构示意图。
附图标记说明:
